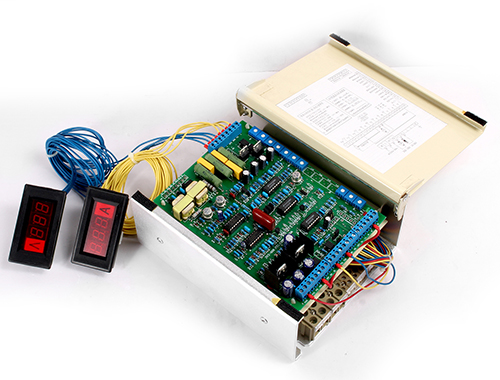

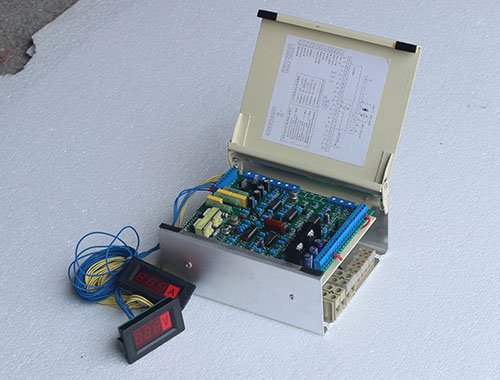

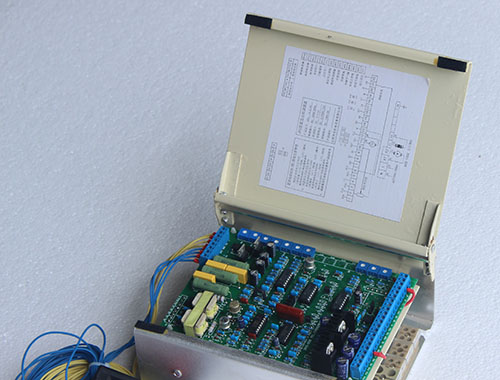

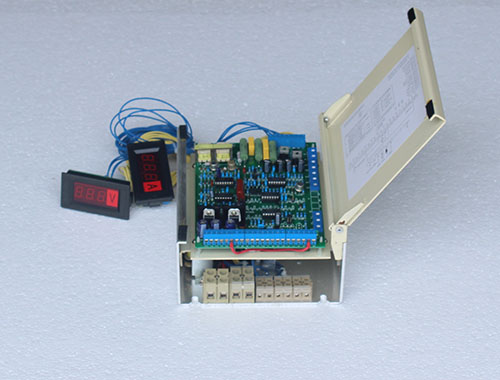

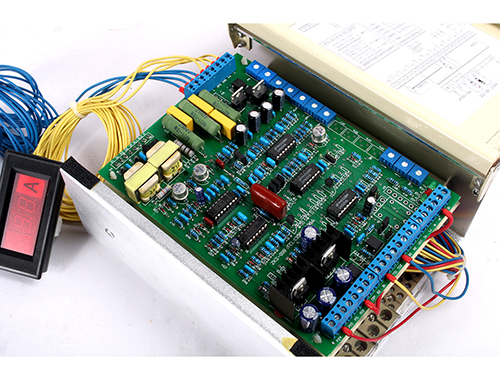

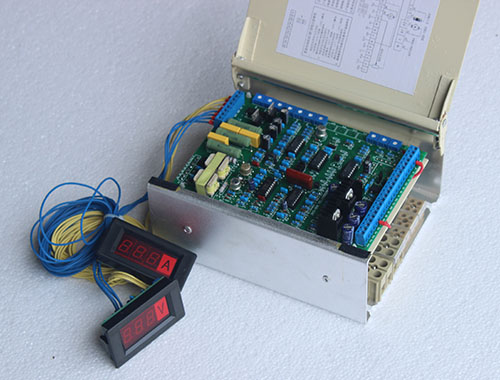

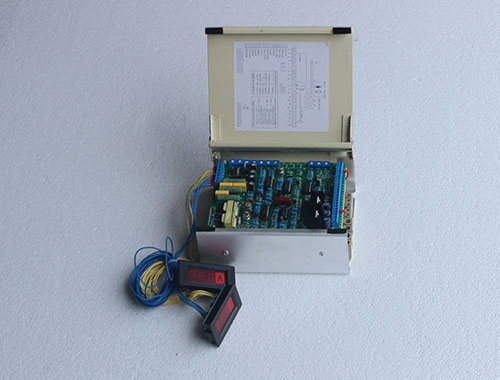

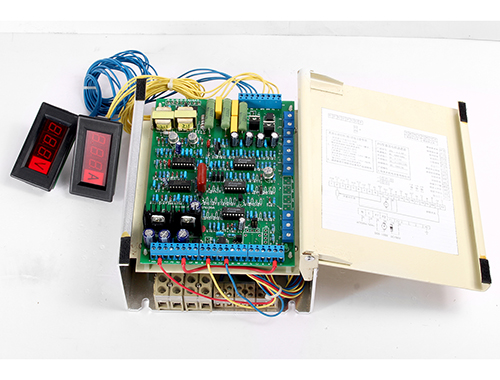

该装置是一种集成化较高的模块机芯,安装简便,设计合理更具有人性化；多种功能接线端口可自由组合,常用于45型线缆设备的牵引、同步信号外理、分部传动跟踪电查炉锻铸等,

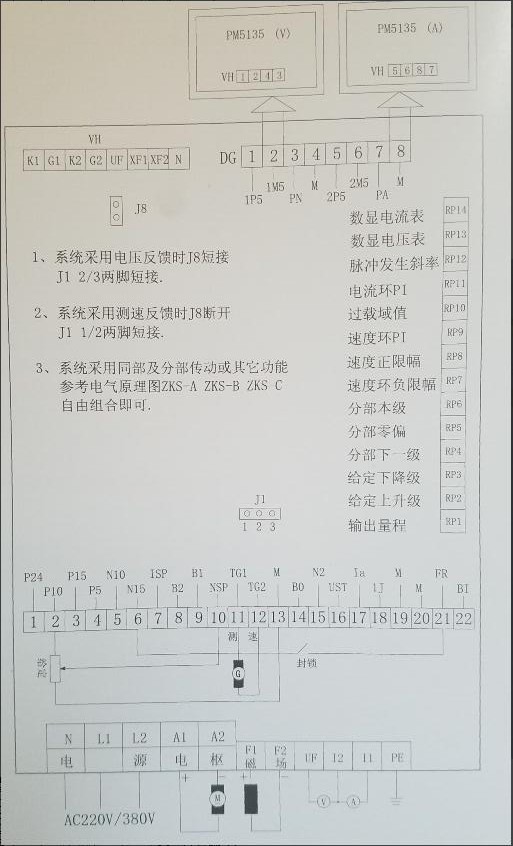

1． ZKS-2.2KW模块机芯式接线图

2． 电位器功能表
3． 参考电气原理图ZKS-3
4． 产品参数：
外形尺寸:210 x 170 x 105
安装尺寸:180 x 130
输入: AC 220V/50Hz
电枢: DC 0～180V/12A
磁场: DC 200V/3A
