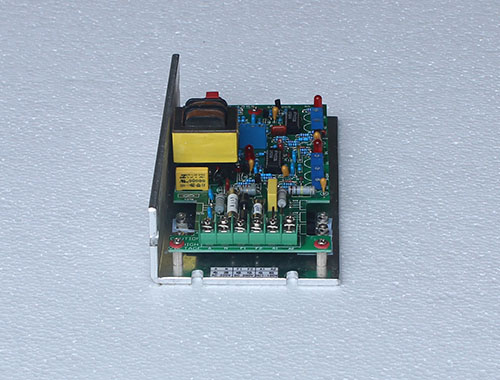

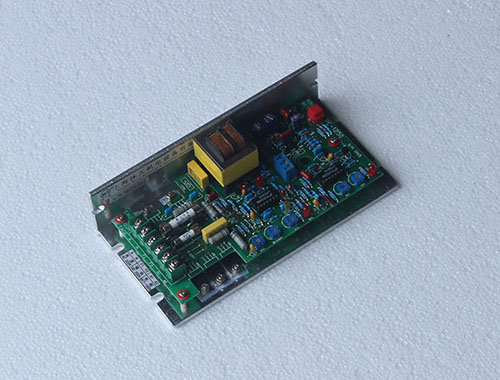

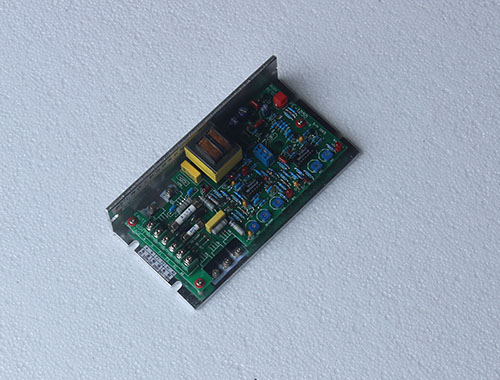

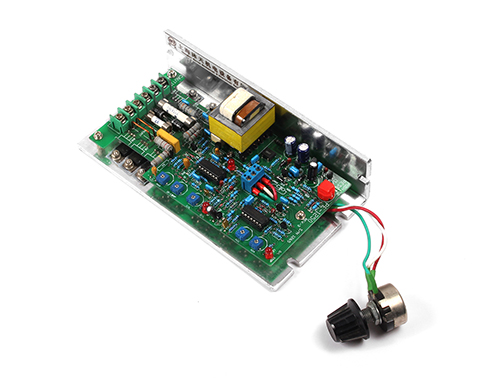

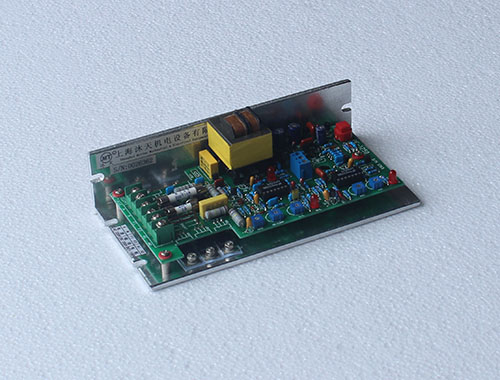

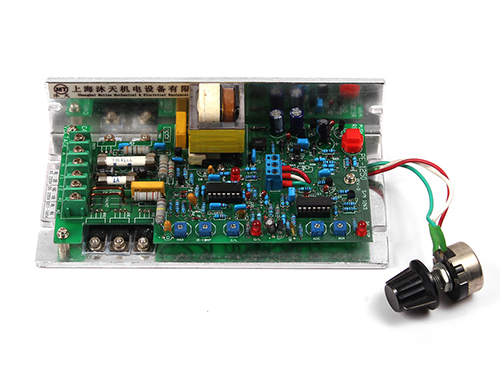

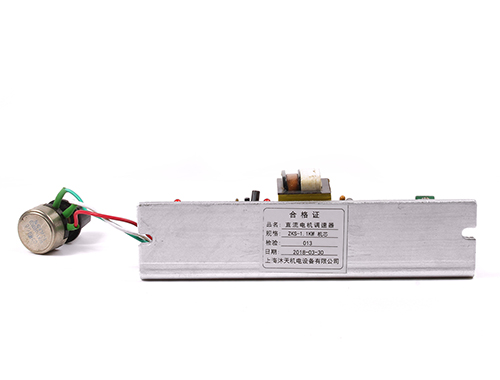

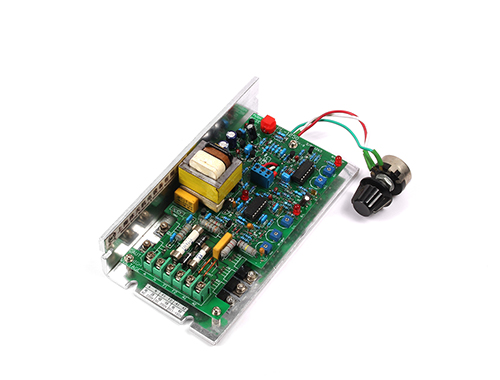

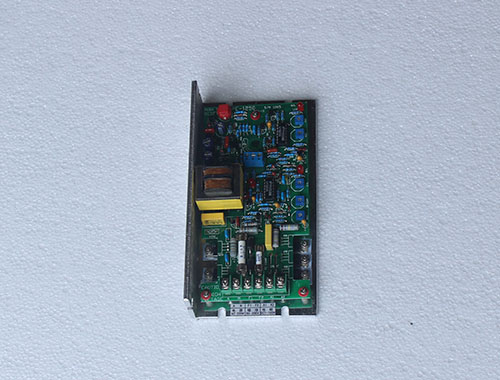

该装置1.1KW/5000转以下各种直流电机.因其设计精巧,安装方便,调速精度高,外形美观使用范围广泛等独特优点而被更多客户使用.
1． ZKS-1KW 仪表数显式接线图
2． 电位器功能表如下：
W0：输出给定
W1：预置电压
W2：电流设定
W5：电流补偿
W6：上升斜率
W8：电压反馈
3． 参考电气原理图ZKS-1
4． 产品参数：
最大外形尺寸：190 x 100 x 45
平面安装尺寸：170 x 50
立面安装尺寸:170
输入：AC 220V / 50HZ
输出电枢：DC0-180V/8A
输出磁场：DC200V
