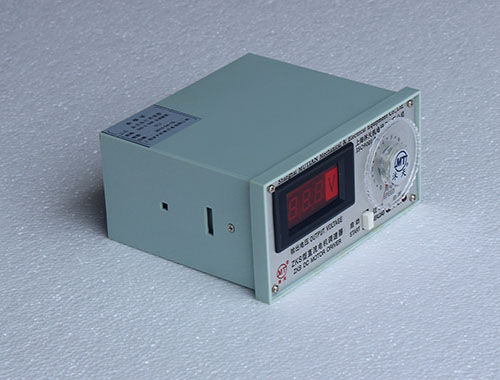

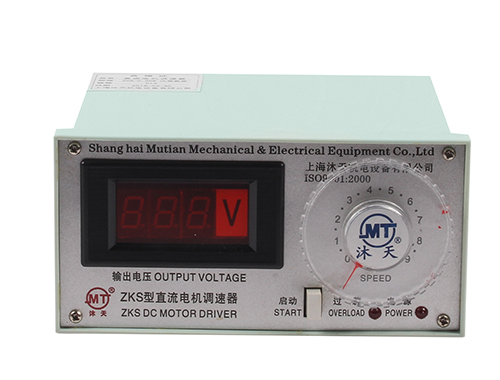

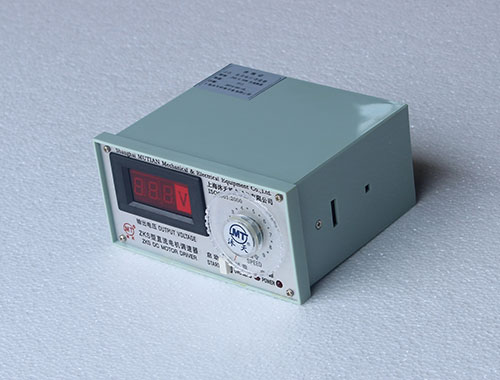

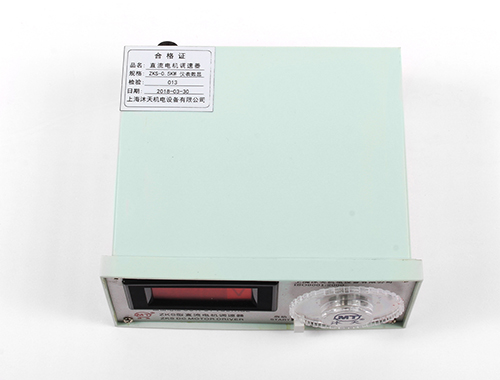

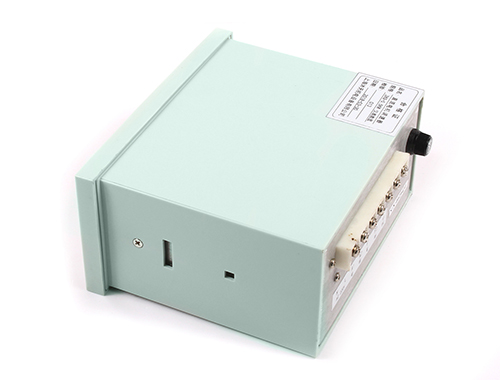

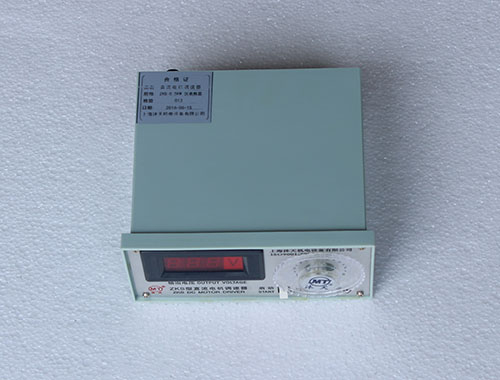

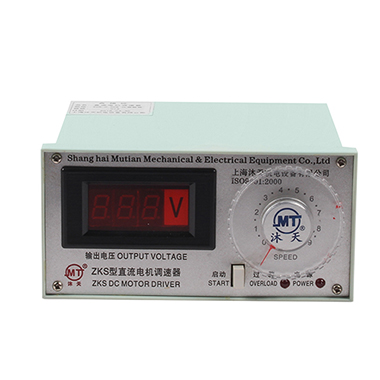

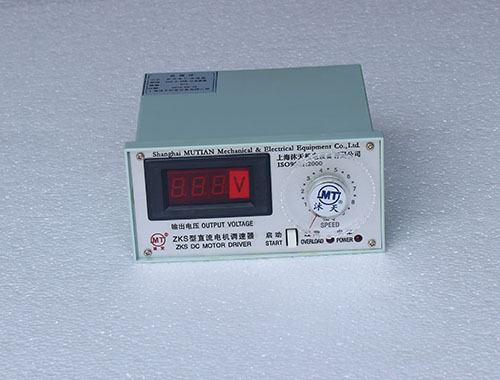

ZKS-0.5KW仪表数显直流电机驱动

产品型号:MT-004

产品单价: 请联系客服

产品详情

该装置采用仪表安装形式,标准开孔尺寸,使用方便操作简单。可显示工作电压,转速,流量,线速度等,适配0.5KW/5000转以下各种直流电机。

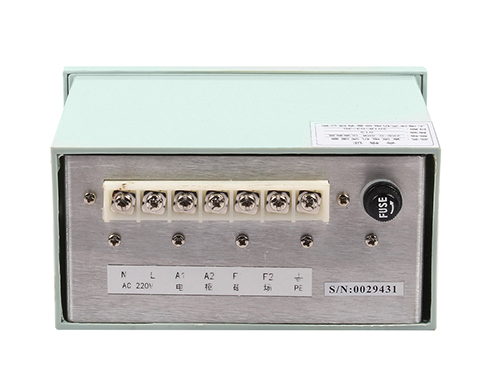

1. ZKS-0.5KW仪表指针式接线图


2.电位器功能表如下:
RP0 (W0):输出给定
RP1 (W1):预置电压
RP2 (W2):电流设定
RP5 (W5):电流补偿
RP6 (W6):上升斜率
RP8 (W8):电压反馈
3.参考电气原理图ZKS-1
4.产品参数:
外形尺寸:170 x 160 x 80
开孔尺寸:152 x76
输入:AC 220V / 50HZ
电枢:DC 0-180V/5A
磁场:DC200V
