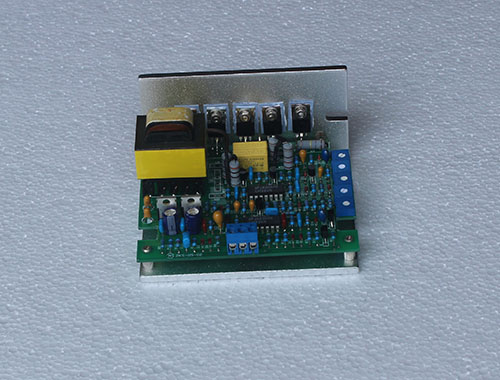

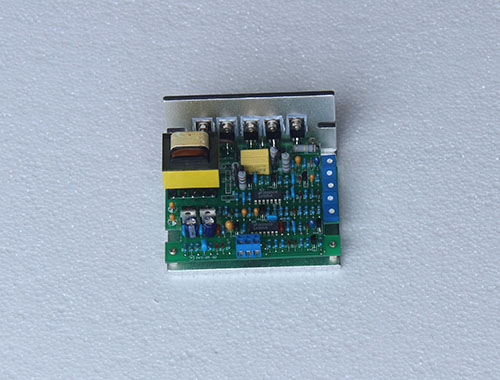

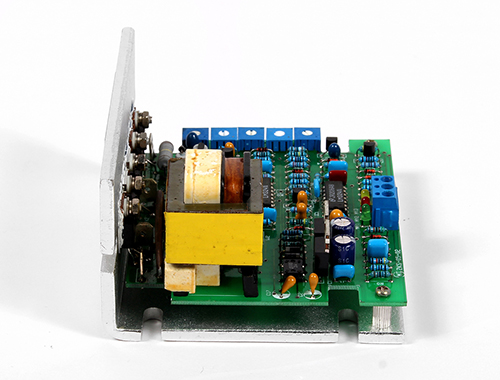

ZKS-0.3KW机芯式直流电机驱动

产品型号:MT-001

产品单价: 请联系客服

产品详情

该装置选用奥地利线路,并根据使用的实际情况去繁就简,安装结构等方面都做了进一步修改,使其更能适用各种不同场合;适配0.3KW/5000转以下永磁,普通无刷等各种型号的直流电机。目前主要用于朗士公司配套出口美国)

1.ZKS-0.3KW机芯接线图:

2.电位器功能表如下:
RP0(W0):输出给定
RP1(W1):预置电压
RP2(W2):电流设定
RP5(W5):电流补偿
RP6(W6):上升斜率
RP8(W8):电压反馈
3.参考电气原理图ZKS-1
4.产品参数:
最大外形尺寸:110 x 100 x 60
平面安装尺寸:90 x63.5
立面安装尺寸:90
输入:AC 220V/50HZ
电枢:DC 0-180V/3A
磁场:DC 200V /1A
