产品:KTS-200A数字力矩电机控制器

型号:MT-071


上期介绍本款产品的散热器采用一级整平等工艺提升了散热效率和使用寿命,机箱采用表面喷塑磨砂处理,不仅质量过硬且外形美观。现在来介绍一下本产品的主要接插件及端口及注意事项


KTS-008是我公司自主研发的5代第8版全数字力矩电机控制器的主板。

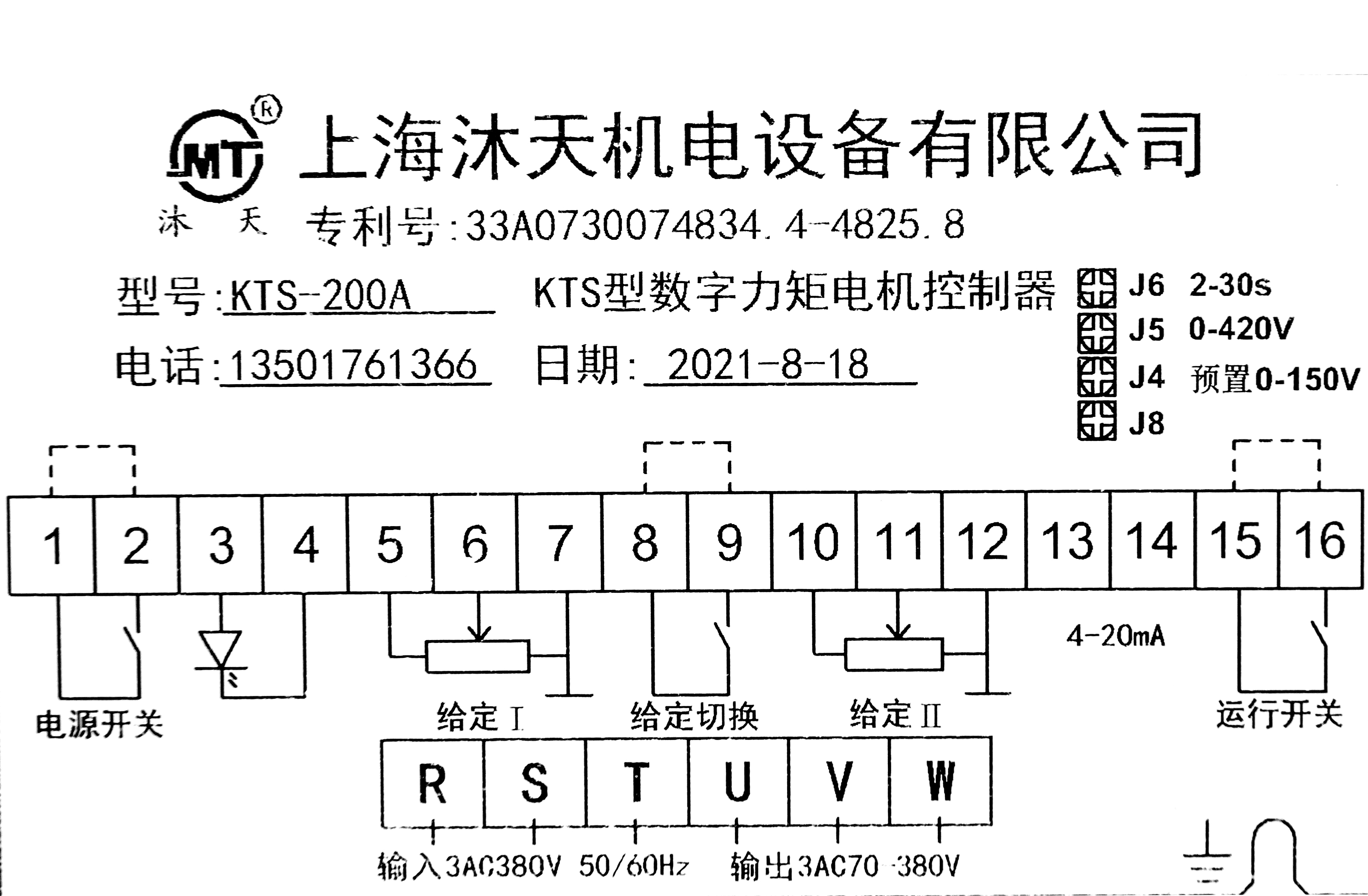

KTS-200A接线图


1. R、S、T 为输入电源端口,电压等级3AC380V、400V、420V50Hz/60Hz;

2. U、V、W 为同输入对应的输出端口。3AC70V~370V、390V、415V;

3. 1#2# 为控制变压器的无源开关端口,可外接。内部亦配有短接卡,可供使用情况下自由选择

4. 3#+ 、4#- 端输出LED发光管的工作电源指示外接端口。线路板上亦有电源指示LED灯;

5. 5#6#7# 为 第一给定端口,配有内置电位器。可供客户设定偏置信号或点动信号。其中5# Vcc-5V电源,6# 1V-5V-UST调节信号,7# GND共用零电位端口

6. 8#9# 为 第一给定与第二给定切换专用的无源端口,可设置为内控外控点动与运行的自由切换。内部亦设有短接卡,可供客户及工程设计时选用或自由组合。

7. 10#11#12# 第二给定端口10# Vcc-5电源,11# 1V-5V-UST调节信号源,12# GND共用零电位端口

8. 13#14# 输入4~20mA外控信号端口,主要用于温控表输出的控温信号。最大控温在 3AC30A~800A 以内,温度 ±2度 以内阻性感性负载的控温系统。

9. 15#16# 外接运行控制端口,内部亦配有短接卡,由使用者或工程控制设计师自由选择。

10. IC1IC2IC3 三相可控硅模块的外接插口,对应 IC1 L1/A相,IC2 L2/B相,IC3 L3/C相,便于大功率模块的更换及功率提升

11. IC4 为外界数字电压表及指针式电压表的接线插口。其插口配备上海沐天机电设备有限公司专业设计的全数字电压表,测量范围为0~999.9V,3位半数码显示。

12. 全数字式,3位半电压表KJ20096是我公司为KTS型力矩电机控制器专业配设的一款全新的外接电压显示装置。性能优良,精度高,可适用于0~999.9的工频交流电压的显示功能。其内部配置的是32位内核的专用芯片及表面安装技术。外壳选用的是PM5135的专用机壳,可供PM5135的交流电压表的替换或代用。


      如需了解更多关于本产品或其他产品信息,欢迎来我司官网:www.sh-mutian.com上海沐天机电设备有限公司 阿里巴巴店 光临咨询,亦可电话咨询:13501761366。随时恭候您的大驾光临。
