可控硅的正确使用和抗干扰方案
作者:沐天机电,ZKS-DC440V100A~300A直流电机调速,KTS-35A-80A全数字力矩电机控|发布时间: 2020-07-25|次浏览



有一个较有趣的现象就是有些客户在买回去直流电机调速控制器和力矩电机调速控制器后为了判别调速控制器的好坏,进行了空载试验,将三相电源接入,调节电位器发现没有输出,电话客服说我们生产的直流电机调速控制器和力矩电机调速控制器是坏的。所以在此普及一下可控硅的常识。
直流电机调速控制器和力矩电机调速控制器的可控硅三要素:a)可控硅要有一定的触发功率。b)可控硅正常工作要有一定的维持电流。C)可控硅一经打开永不关断。所以可控硅未接负载也就没有维持电流,当然也就打不开也就没有输出,不论交直流调速控制器,只要是可控硅就必须要有一定的负载才能工作,即输出不能悬空。

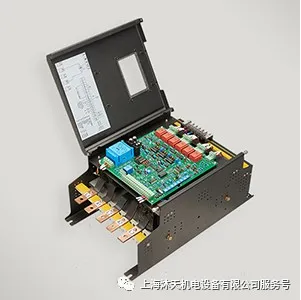

ZKS-DC440V100A~300A直流电机调速

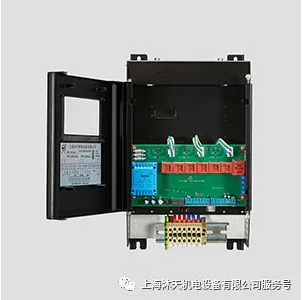

KTS-35A-80A全数字力矩电机控制器
现实使用中这种情况发生的比例还是蛮多的,这主要还是对可控硅不是很了解。
直流电机调速控制器和力矩电机调速控制器的可控硅调速的抗干扰能力以及解决方案:
特别是单相直流调速控制器,所选用的都是低耐压塑封可控硅,也没有进出线电抗器,加上电网中谐波干扰较大,如果是同相位近距离并用多台小驱动调速控制器都在工作,这时电网电压的质量会受到强谐波的干扰,而影响到设备的正常运行。
解决方案有几点供参考,改进控制线路,提高可控硅耐压等级,改进主回路全控为半控方式,套接控制回路磁环国外有很多采用抗干扰器件,都能基本解决干扰的问题。
